Das Membran-Druckausdehnungsgefäß (MAG) hat die Aufgabe, Volumenänderungen im Solarkreis aufzunehmen. Einerseits darf es im Normalbetrieb bei Ausdehnung der Flüssigkeit (Erwärmung/Druckerhöhung) nicht dauernd zum Ansprechen des Sicherheitsventiles kommen, andererseits muss gewährleistet sein, dass bei Kontraktion des Wärmeträgermediums (Abkühlung/Druckabfall) rückwärts keine Luft über Ventile, Armaturen, Rohrverbindungen etc. ins System gelangt. Durch einen bestimmten Vordruck und eine gewisse Flüssigkeitsvorlage im MAG wird dies gewährleistet.

Im Unterschied zu Heizungsanlagen muss ein MAG im Solarkreis, neben dem Ausdehnungsvolumen des Wärmeträgers, im Stillstand auch das komplette Innenvolumen des Kollektors aufnehmen und ist dementsprechend größer zu dimensionieren.



Ausdehnungsgefäß Wmag 50



    Produktmerkmale

  • Fassungsvolumen: 50 Liter
  • Bauhöhe: 570 mm
  • Durchmesser. 400 mm
  • Anschluss: 1" AG
  • Gewicht: 9,5 kg
  • Standardvordruck: 3 bar
  • max. Betriebsdruck: 10 bar
  • max. Betriebstemperatur: -10°C bis +99°C

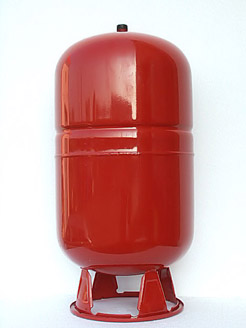

Ausdehnungsgefäß Wmag 80

    Produktmerkmale

  • Fassungsvolumen: 80 Liter
  • Bauhöhe: 825 mm
  • Durchmesser. 400 mm
  • Anschluss: 1" AG
  • Gewicht: 19 kg
  • Standardvordruck: 3 bar
  • max. Betriebsdruck: 10 bar
  • max. Betriebstemperatur: -10°C bis +99°C



Wmag 18

Wmag 24

Wmag 35



alternativ:    Wmag 150 / Wmag 200 / Wmag 250 / Wmag 300 / Wmag 500
